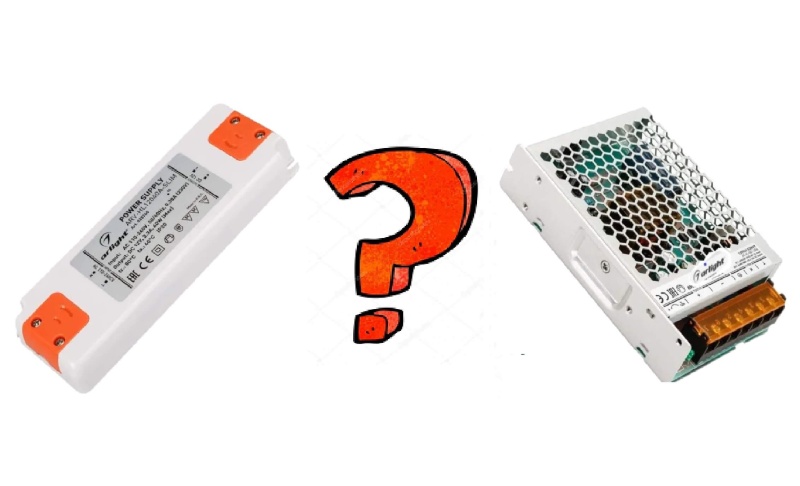

Оба устройства, описываемых в данной статье, призваны обеспечивать энергией осветительные приборы на основе LED-элементов. Этот текст будет полезен не только электрикам-любителям, но и простым покупателям. Да, грамотный консультант в магазине всегда подскажет вам, что лучше приобрести, но иногда все же лучше знать азы. Хотя бы для того, чтобы в магазине вас правильно поняли. Итак, что общего у этих двух устройств и в чем их отличия?
Общая характеристика изделий

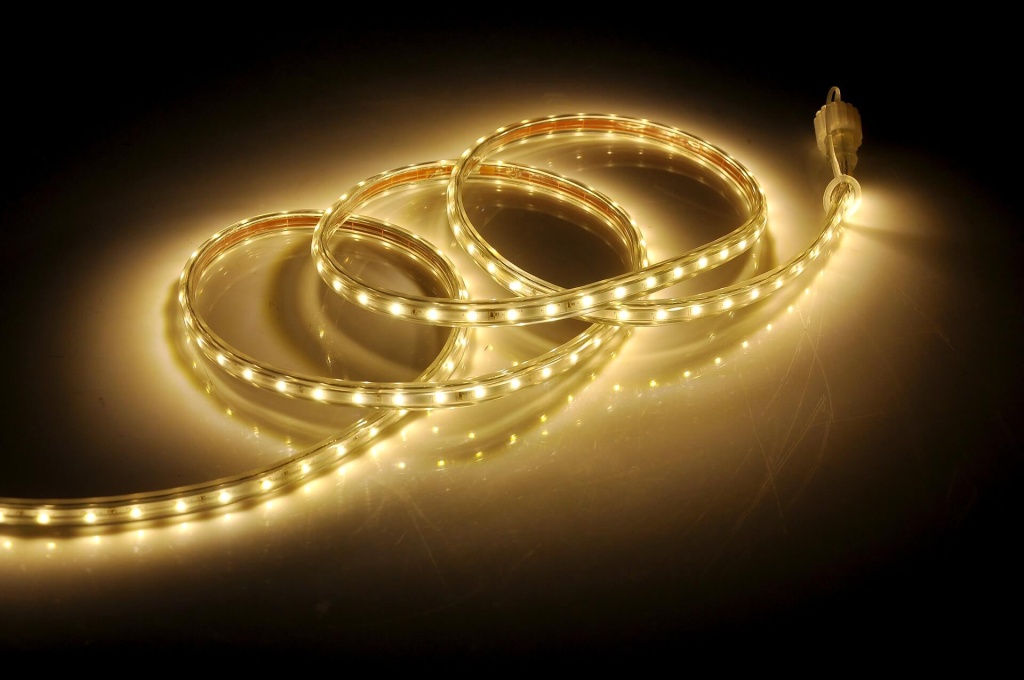

Начнем с того, что каждый из этих приборов находится в цепи между бытовой электросетью в 220 В и электрическим устройством (в нашем случае осветительным). Далеко не все светильники можно подключить напрямую к домашней проводке. Для светодиодных лент такое решение неприменимо в принципе. Так называемые ленты в 220 В не являются исключением: они имеют в комплекте свое собственное особое устройство — диодный мост, о котором мы поговорим в одном из следующих материалов.
Чтобы жизнь вашего источника света была долгой и яркой, ток для него должен иметь строго определенные параметры. Именно для его преобразования и применяют блоки питания и драйверы. Каждое из этих устройств имеет одинаковые параметры тока на входе, но различные на выходе.
Что такое стабилизация по току и напряжению
Основное различие между блоком питания и драйвером — это один из параметров электрического тока (напряжение или сила тока), который остается неизменным, в то время как другой параметр может изменяться в зависимости от подключенной нагрузки. Соответственно выделяют два вида такой стабилизации:
- стабилизация по силе тока/по току — при подключении различных по мощности устройств, сила тока на выходе такого источника питания будет оставаться одной и той же, а напряжение меняться;
- стабилизация по напряжению — в это случае при подключении устройств разной мощности к источнику питания, напряжение на его выходе будет оставаться неизменным, а сила тока будет иметь плавающие значения.
У различных приборов могут быть свои требования к параметрам тока поэтому и источники питания различаются по принципу работы.
Блок питания
Также этот прибор называют источником напряжения или источником питания со стабилизацией по напряжению. Основная его функция — понижать напряжение с «розеточных» 220 В до тех значений, что нужны вашему устройству. Большинство светодиодных лент требуют 12 В или 24 В. В последнее время стали появляться изделия, потребляющие 36 В, но пока они не столь распространены.
Помимо понижения напряжения блок питания способен «выпрямлять» переменный ток, переводя его в постоянный. Это как раз необходимо для питания светодиодных лент, ведь у них есть постоянная полярность: «плюс» и «минус». В российской сети переменного тока полярность меняется 50 раз в секунду, а в некоторых других странах — 60 раз. Для светодиодов ни то, ни другое неприемлемо. Поэтому между сетью и светодиодами, а также приборами на их основе всегда должно располагаться устройство, переводящее переменный ток (AC) в постоянный (DC).
Обратите внимание, что на корпусе блока присутствует не только маркировка выходного напряжения и полярности, но и максимальной выходной мощности. При выборе блока питания рекомендуется брать его «с запасом» — примерно на 30 % больше, чем необходимо вашему освещению.
Драйвер

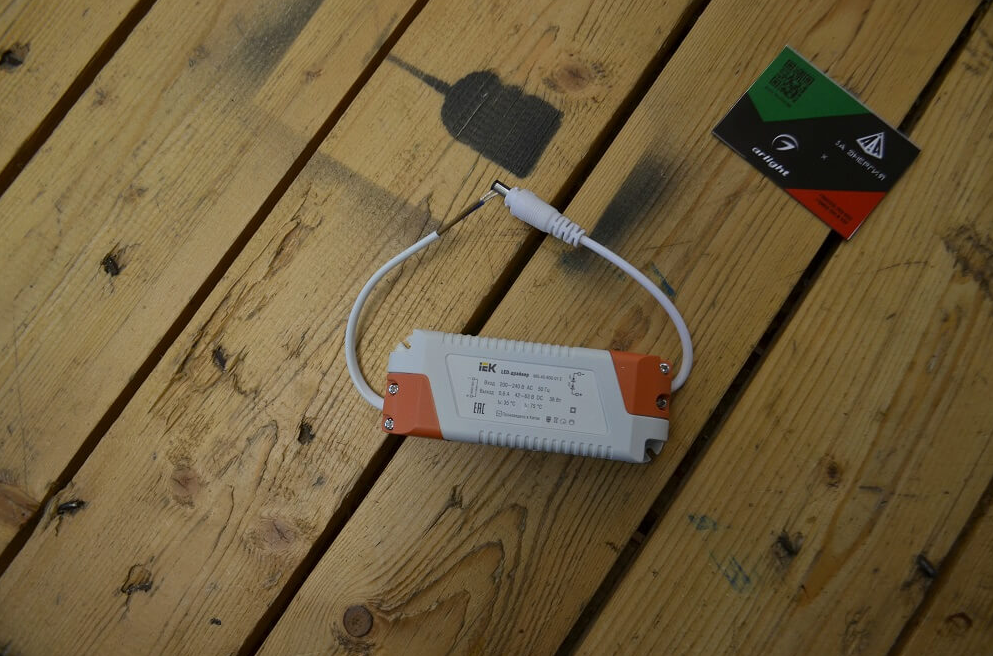

Драйвер также переводит переменный ток в постоянный, но выдает не постоянное напряжение, а постоянную силу тока. Напряжение на выходе может варьироваться в определенном диапазоне значений, указанном на корпусе драйвера и/или в технической документации. Это необходимо для питания светодиодных матриц и отдельных — особенно мощных — светодиодов.
Почему? Ответ кроется в самом устройстве LED-чипа. Если сопротивление металлов с повышением их температуры растет, то у нагревающихся полупроводников, к коим относятся и LED-кристаллы, оно, наоборот, падает. Если рост силы тока в этом случае не ограничить, то светодиод быстро выйдет из строя. Для такого ограничения и необходим драйвер.
Почему светодиодные ленты не требуют драйвера?

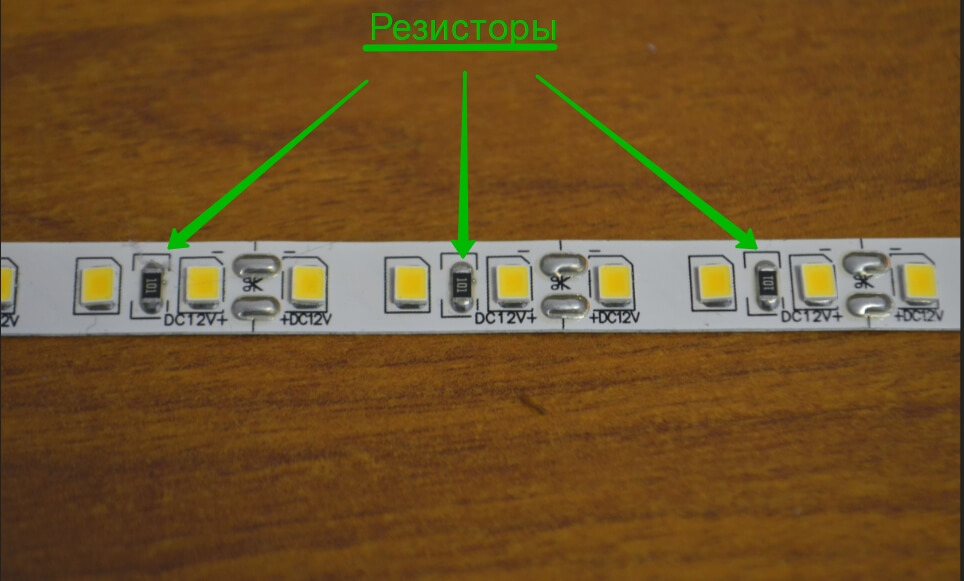

Тот, кто внимательно читал статью может задаться этим вопросом. Чтобы понять, внимательно изучим светодиодную ленту. Кроме светодиодов и линий отреза на ленте есть маленькие черные элементы. Они называются резисторами и отвечают за понижение силы тока до необходимой мощности.
Отдельные же светодиодные модули и платы светильников не имеют таких резисторов. Поэтому подключать их к блокам питания не следует. Для них необходимы драйверы. Подробнее о резисторах и о том, почему их не ставят в светильники мы расскажем в одной из следующих статей.
