Для того, чтобы создать контакт между несколькими проводниками, давно существует несколько проверенных методов. Скрутка, пайка, сварка, применение гильз и болтов — все эти методы хорошо известны электрикам и с успехом используются ими в работе. Однако есть еще один способ «подружить» провода между собой, о котором стоит сказать особо — знаменитые клеммники Wago. Как бы ни был широк выбор различных вариаций на эту тему от других брендов, первенство в изобретении пружинных клемм принадлежит немецкой компании Wago. Именно ее инженеры первыми представили подобный продукт в далеком 1951 году. С 1973 года компания выпускает и компактные модели соединителей для проводов, помещаемые в распределительные и распаечные коробки. В этом тексте мы расскажем об их видах.

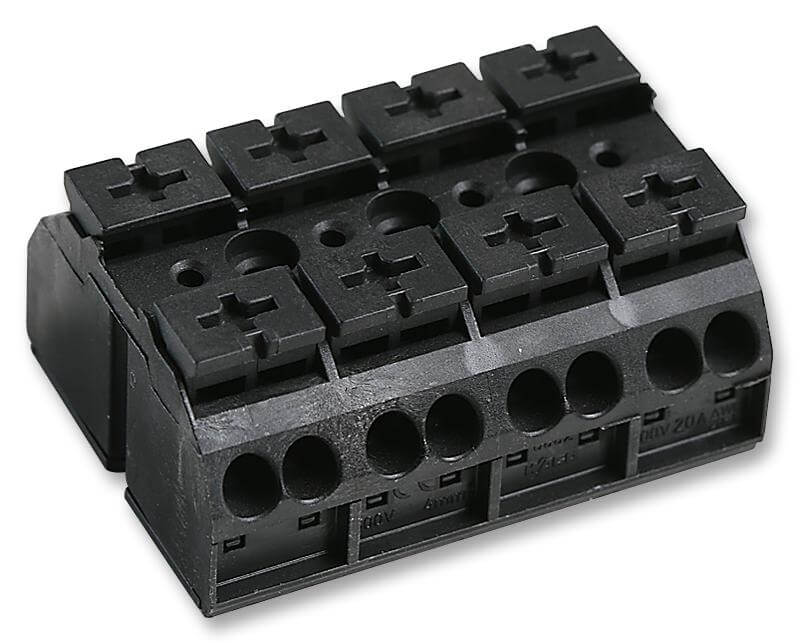

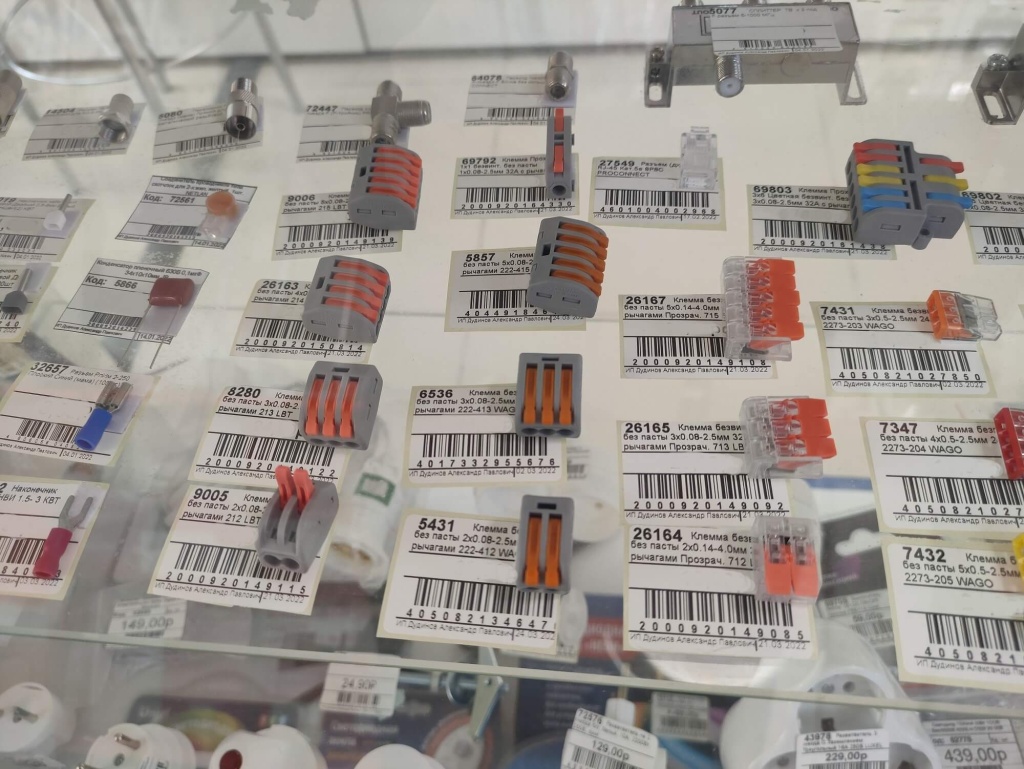

Виды клеммников Wago

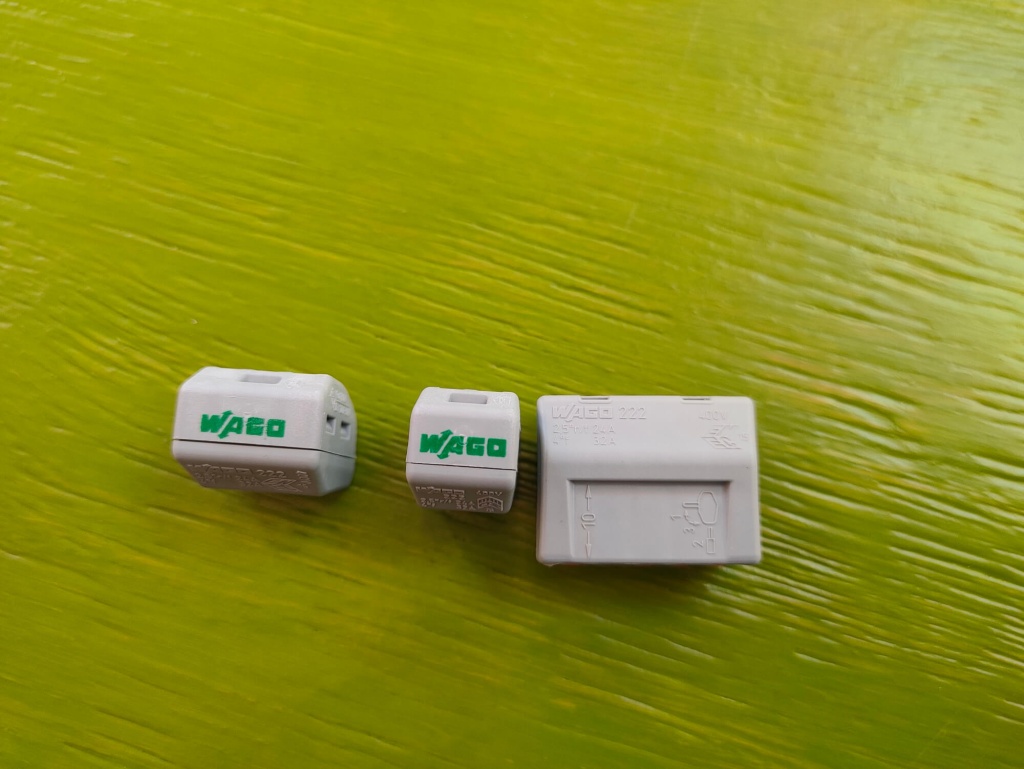

Клеммники с зажимом плоскопружинного типа
Внутри корпуса такой клеммы провода соединяются зажимными механизмами, которые не видны при взгляде на изделие снаружи. Это, к слову, делает невозможным вынимание токопроводящей жилы обратно. То есть такие изделия — одноразовые. Наиболее популярной серией здесь стала Wago 773. Эти продукты бывают с кварцевазелиновой смазкой (серия 773-30x) внутри и без нее (серия 773-32x). Упомянутая смазка нужна для того, чтобы предотвратить окисление алюминиевых проводов и даже снять уже имеющийся в небольшом количестве «налет». У моделей без смазки тоже есть свое преимущество — прозрачный корпус. Он позволяет оценить, насколько качественно введен проводник и насколько надежно он закреплен. В зависимости от модели, такие клеммники могут соединять провода разного сечения:
-
1,5–4 мм2 (максимальная сила тока — 32 А);
-
2,5–6 мм2 (максимальная сила тока — 41 А).
Серия 773 может применяться в проводке, чтобы минимизировать потери напряжения, а также при монтаже параллельно расположенных розеток и силовом электромонтаже. Их рабочее напряжение — 400 В. Изделие способно выдержать температуру до 85 °С.

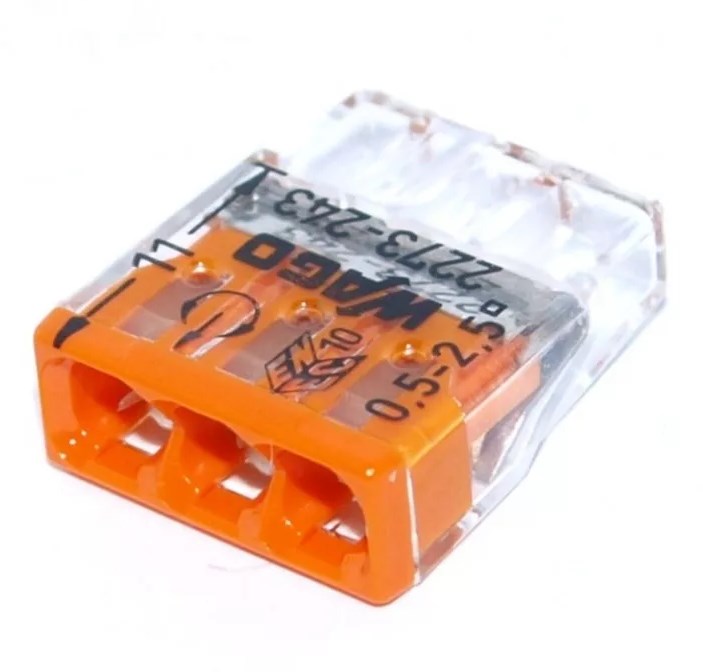

Стоит сказать, что Wago 773 сегодня постепенно вытесняются серией Wago 2273. Основное отличие последней в том, что она позволяет соединять провода еще более тонкого сечения — 0,5–2,5 мм2. Обе серии — и 773, и 2273 — лучше подходят для соединения одножильных проводов. Соединение многожильных допустимо, если обжать конец провода втулочным наконечником.
Wago с зажимами Cage Clamp
В конце описания серий 773 и 2273 мы упомянули о том, что эти серии в целом не предназначены для многожильных кабелей. Дабы не возиться с наконечниками, многие электрики делают выбор в пользу более совершенной модели клеммников, снабженной системой Cage Clamp. Также эти модели имеют возможность многоразового использования, что тоже добавляет им плюсов в копилку. Пружина в системе Cage Clamp похожа на карабинчик и принцип работы у нее схожий. Такое конструктивное решение позволяет надежно фиксировать одножильные или многожильные провода, а также в случае надобности вынимать их.

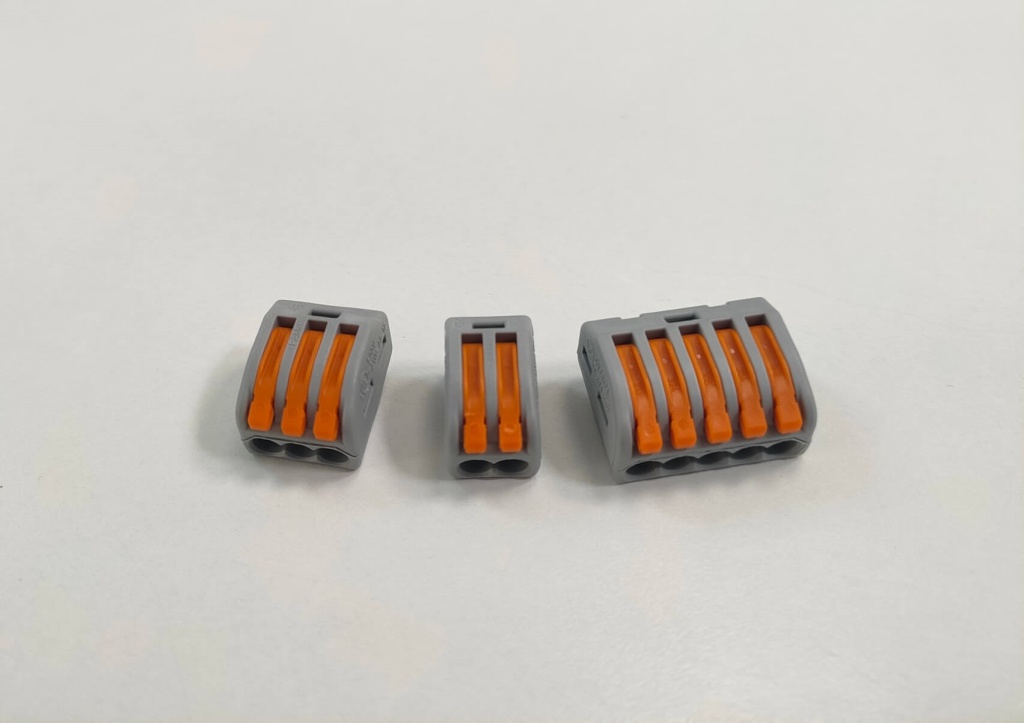

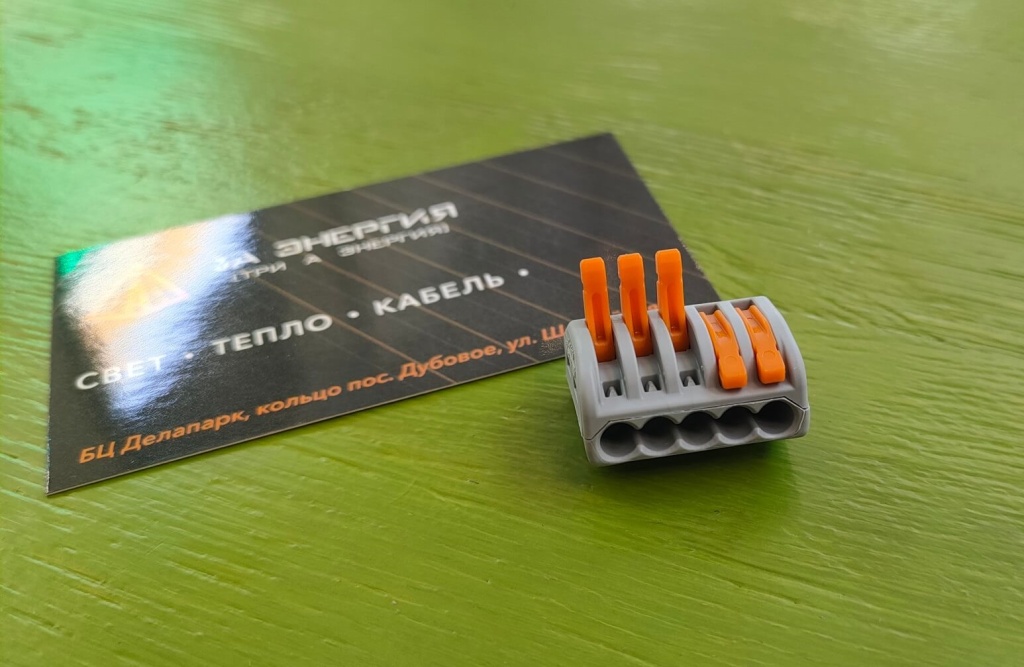

Популярными моделями с Cage Clamp считаются клеммники Wago 222 и Wago 224. Такие клеммы, как правило, используют для соединения медных проводов с диаметром сечения 0,08–35 мм2. Стоит упомянуть, что продукты серии 224 бывают как с пастой, так и без, а серия 222 существует только в одном варианте — без пасты. Тем не менее, если вам предстоит работать с алюминиевой проводкой и клеммами 222, то пасту вы можете приобрести отдельно — почему нет? Максимальная сила тока и напряжение у клеммников Wago 222 и 224 в зависимости от модели составляет 24–32 А и 400–450 В соответственно.
Wago 221 считаются аналогами 222-й серии. Их размеры немного более компактны, что расширяет их условия эксплуатации. Они рассчитаны на напряжение до 450 В и силу тока 32 А. Они используются с проводами сечением 0,14–4 мм2, а также с наконечниками 002–4 мм2. Чаще всего эти соединители проводов применяются при монтаже слаботочных систем освещения, видеонаблюдения, сигнализации, телефонии и других. Многие электрики предпочитают «не замуровывать» такие клеммники в стену, чтобы иметь возможность заменить их, если со временем контакт ослабнет. Конечно, зажимы Wago очень надежны, однако за десятки лет чуть ослабнуть могут и они.
Wago с системой Fit Clamp
Стоит сказать и об одной из самых последних разработок немецкого бренда — клеммниках с системой Fit Clamp. Ее особенность в использовании особых врезных контактах. Они позволяют вообще не очищать соединяемые провода от изоляции, что сильно экономит время электрика. Такие клеммы обычно монтируются на DIN-рейку и используются с изолированными проводами сечением 0,31–1,5 мм2. Чаще всего они работают в сетях с достаточно большими значениями напряжения и силы тока. К примеру, одна из наиболее продаваемых серий Wago 285 могут похвастаться следующими параметрами:
клеммники для проводов сечением 6–35 мм2 имеет номинальный ток в 125 А, номинальное напряжение в 1 кВ, напряжение пробоя в 8 кВ;
клеммники с сечением проводника 10–50 мм2 имеют показатель номинального тока в 150 А, напряжения — 1 Кв, а «пробой» — 8кВ;
клеммники, рассчитанные на сечение 25–95 мм2 имеют номинальный ток в 232 А, напряжение в 1кВ, напряжение пробоя в 8 кВ.
Вместо заключения
Конечно, мы описали далеко не все технологии соединения и типы клеммников Wago, которые существуют в наше время. Мы коснулись лишь самых популярных. Надеемся, что тем, кто до этого был мало знаком с такими продуктами, кое-что стало более понятно. Мы еще вернемся к теме продуктов Wago в одной из следующих статей. На этот раз темой будут достоинства и недостатки таких продуктов.
